O-Line

HOME/ 製品情報/O-Line

O-Line O-Line

モジューラー マイクロ ラインアレイ

O-Lineは、さまざまな建築空間に調和するよう設計された、受賞歴を持つモジュラーマイクロラインアレイシステムです。

教会、駅、商業施設をはじめとする幅広い環境で、優れた音響性能と高い明瞭度を発揮します。

先進的な音響設計と高度な最適化ソフトウェアにより、必要なエリアへ正確に音を届け、均一なカバレッジと優れたサウンドコントロールを実現します。

icon O-Line シリーズ詳細ページへ

特徴

  • 最大限の設置柔軟性を実現するモジュラーマイクロラインアレイ
  • ソフトウェアによる最適化で、必要なエリアへ正確に音を届けるアレイ設計
  • DSP最適化による優れたカバレッジ、均一性、制御性
  • サイドローブを抑えた高精度な高域制御
  • 高品質な音楽再生と明瞭なスピーチに対応
  • 建築空間に調和する洗練されたデザイン

アプリケーション

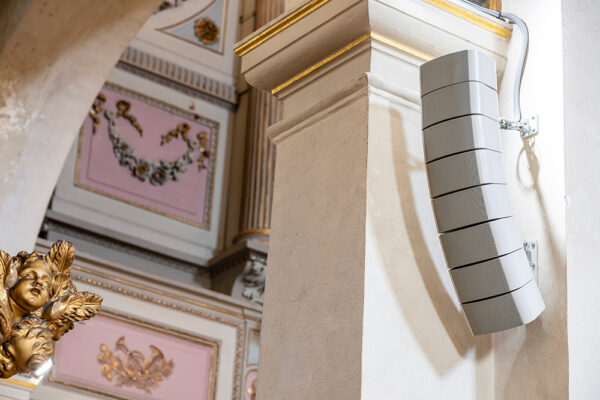

  • 礼拝所
  • 博物館
  • 会議室、劇場、講堂
  • 駅、ショッピングモール、スポーツ会場
  • バー、レストラン

アンプと制御システム

多くの用途では、O-Lineアレイは1つのアンプチャンネルで駆動でき、基本的なEQとリミッター設定で運用が可能です。さらに、対応するiKONアンプ、またはVIA2004アンプ＋DX4.0コントローラーを組み合わせることで、各エンクロージャを個別に制御・駆動できます。

各エンクロージャを独立して最適化することで、O-Lineの性能を最大限に引き出し、カバレッジの均一性と制御性をさらに向上させます。DISPLAYの「ハードアボイド」機能や電子的なカバレッジ調整を活用することで、空間特性に合わせた精密な音響制御が可能です。

高い明瞭度とサイドローブ制御

多くのDSPステアリングコラムとは異なり、O-Lineは可聴帯域内で不要な垂直サイドローブの発生を抑制します。これは、残響の多い空間において明瞭度を維持するために重要な特長です。

不要な方向への音の放射を抑えることで、反射音による影響を低減し、スピーチや音楽再生においてクリアで自然なサウンドを実現します。

デザインと高い音響性能

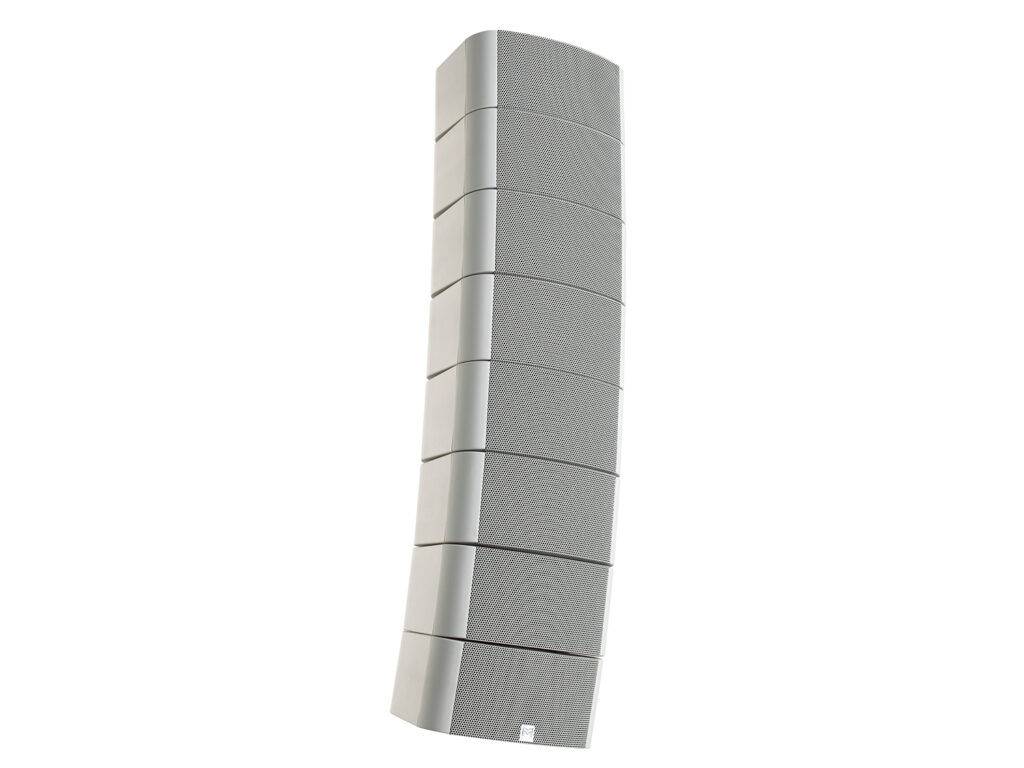

O-Lineアレイは、ニュートラルなライトグレー仕上げとコンパクトなモジュール設計により、さまざまな建築空間に調和します。優れた音楽性と高い出力性能を兼ね備え、コンパクトな外観からは想像できないパワフルなサウンドを提供します。

16台のキャビネット構成では、最大40mの到達距離と134dB（ピーク）の高出力を実現します。

ダウンロード

製品マニュアル・外観図・仕様書などの資料はこちらからダウンロードいただけます。

Downloads

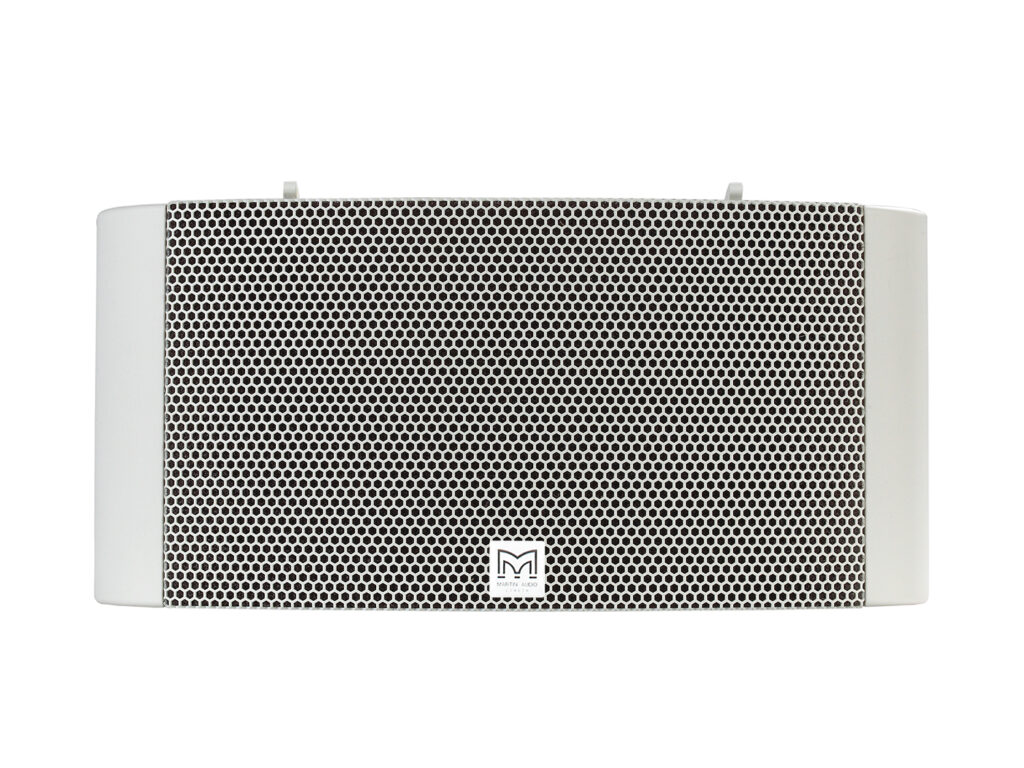

仕様 / Specification

音響

タイプ
2ウェイ・マイクロラインアレイモジュール
周波数特性
85Hz～20kHz ±3dB
-10dB @ 76Hz

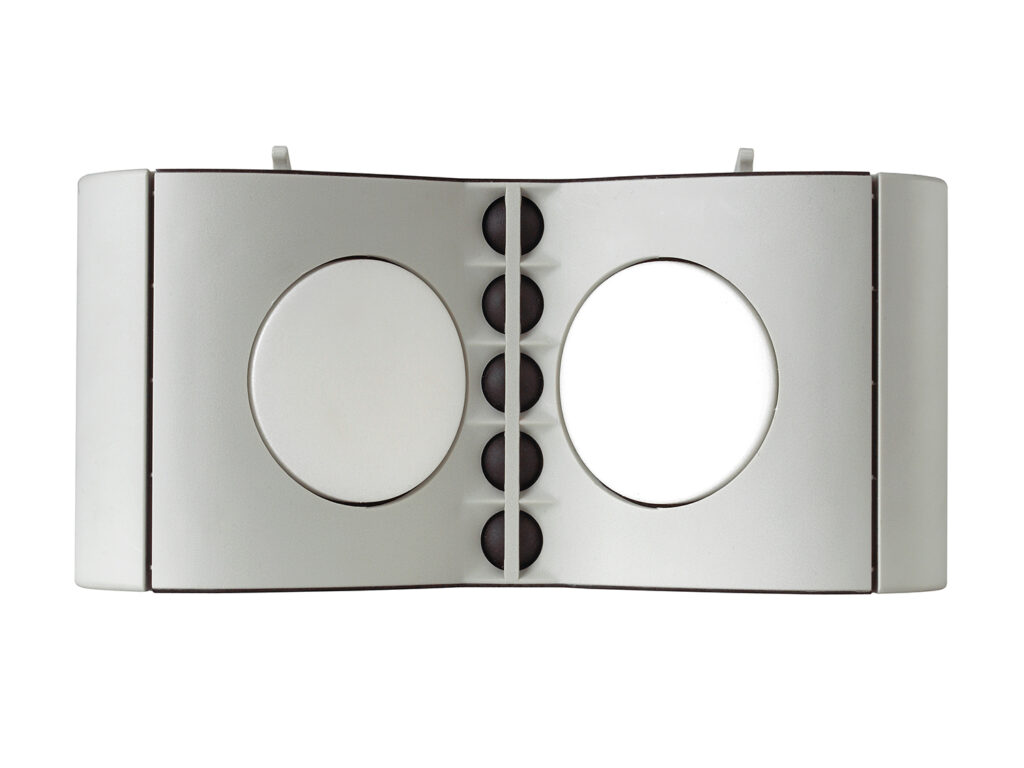

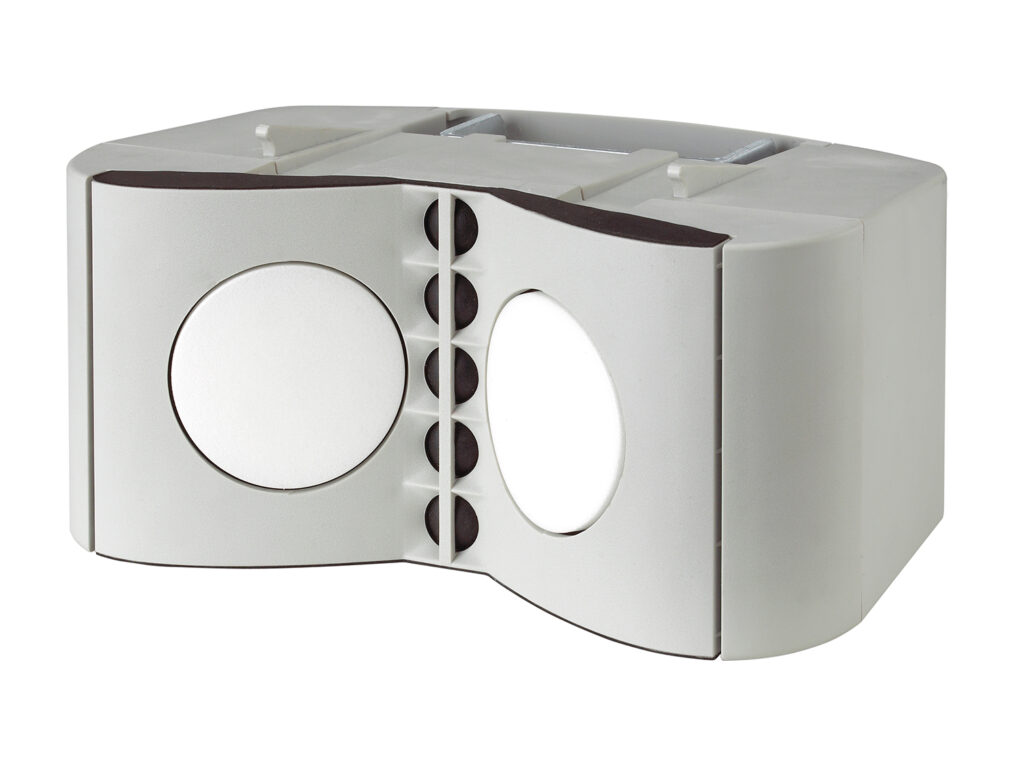

ドライバ
LF：2 x 3.5インチ（87mm）/ 1インチ（25mm）ボイスコイル
HF：5 x 0.55インチ（14mm）ソフトドームツイーター
定格入力
50W AES、200W ピーク
感度
LFで84dB、HFで92dBまで上昇
最大音圧レベル
104dB 連続音圧、110dB ピーク
公称インピーダンス
16Ω
指向性（-6dB）
水平100度、垂直5度
クロスオーバー
2.5kHz（パッシブ）

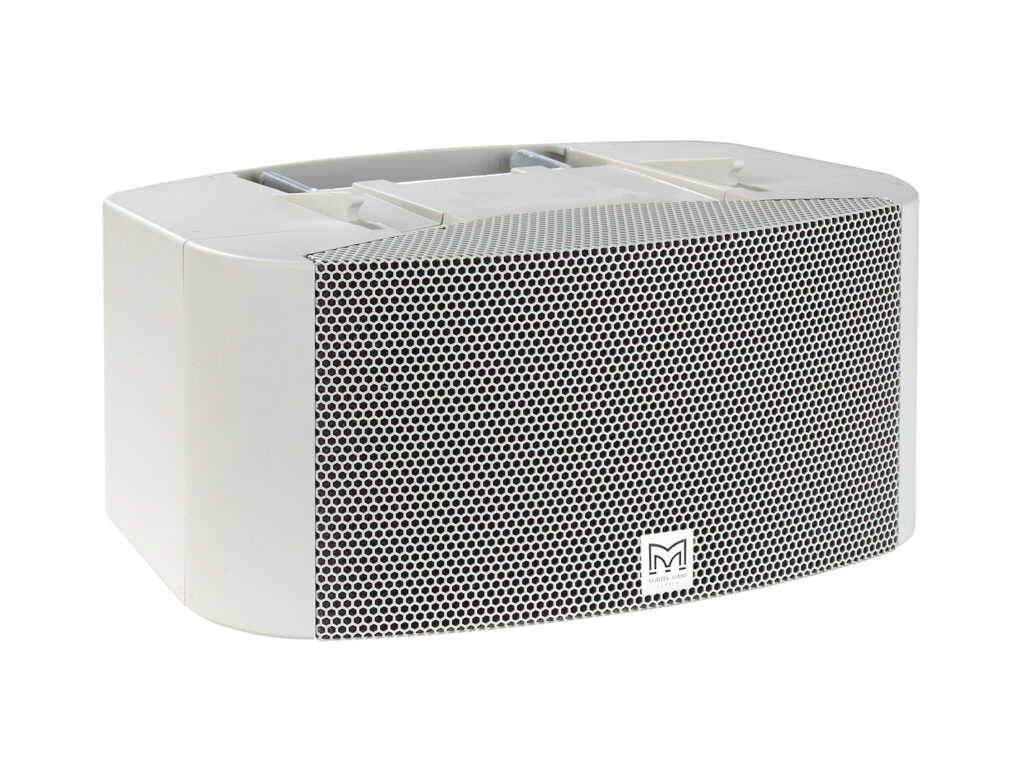

エンクロージャー
4リットルのポート付きキャビネット、ABS樹脂製
仕上げ
ライトグレー
保護グリル
ライトグレーのパンチングスチール
コネクタ
4ピンソケット
ピン接続
+/- 入力、+/- リンク出力

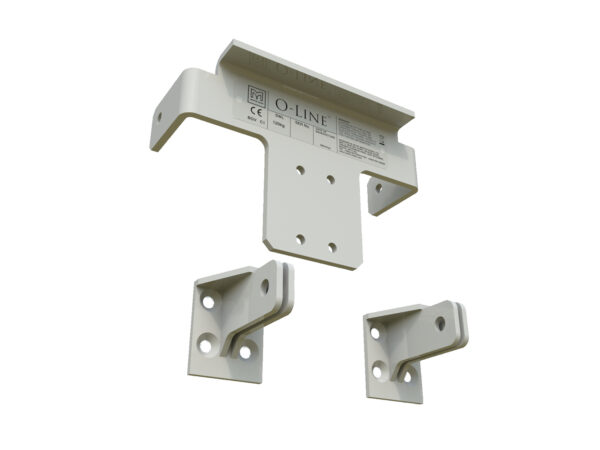

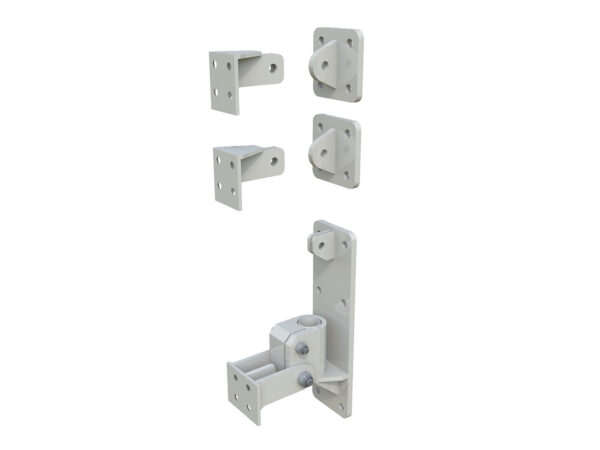

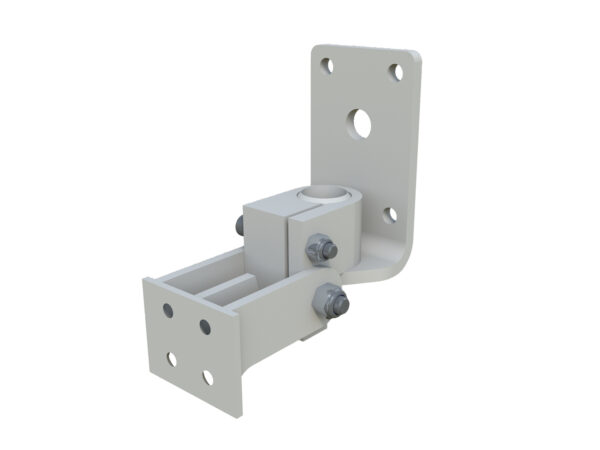

取付金具
キャプティブ型インターコネクティングブラケットアセンブリ
壁掛けおよびフライングブラケット用M8取り付け穴6箇所

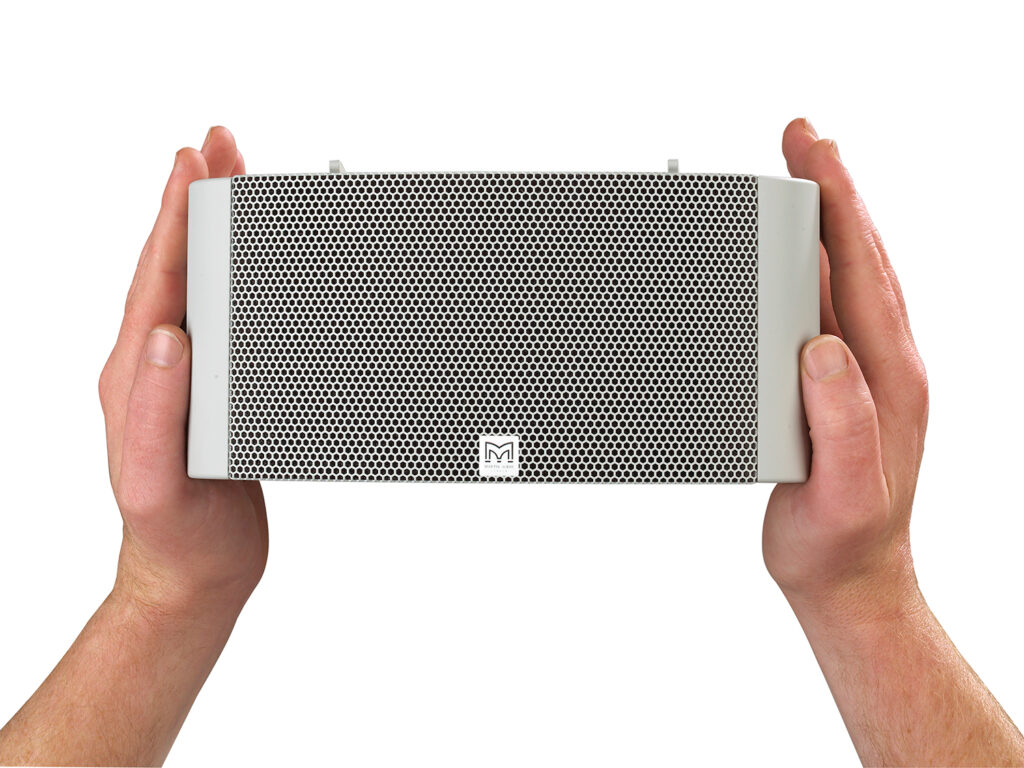

寸法
(W) 246mm x (H) 115mm x (D) 198mm
重量
3.6kg

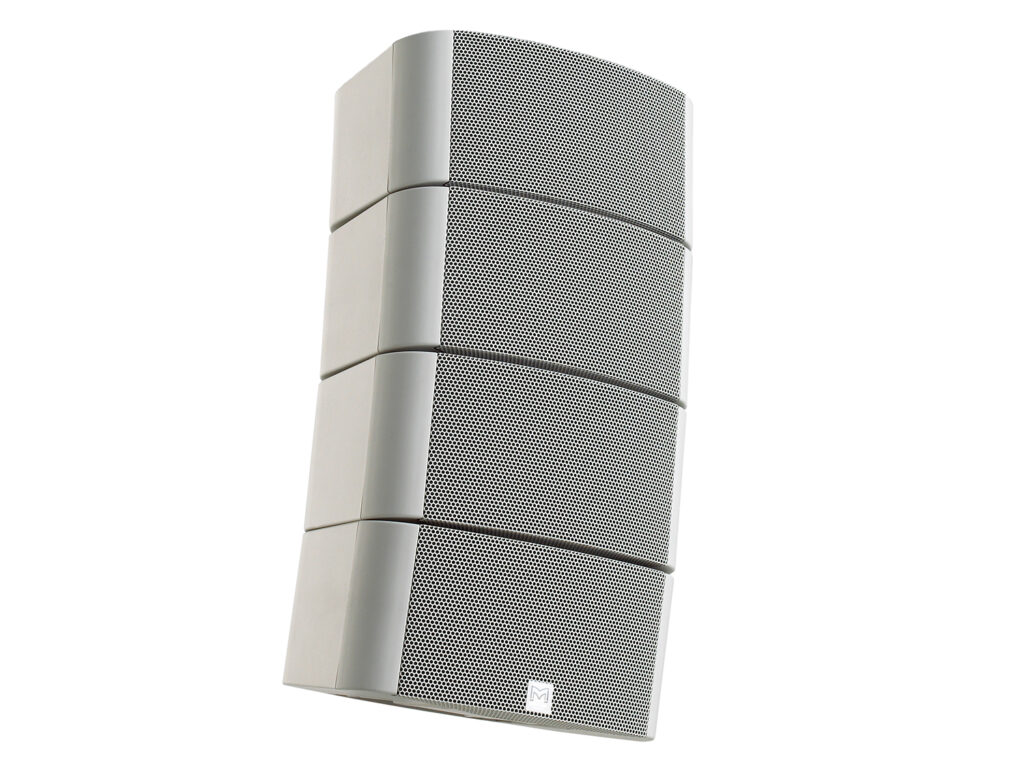

4モジュール

感度（2.83V）
96dB
インピーダンス
4Ω
定格入力（AES）
200W 連続、800W ピーク
最大音圧レベル
116dB 連続、122dB ピーク
最大カバレッジ距離
8～12m
アレイ長さ
0.47m
アレイ重量
14.4kg

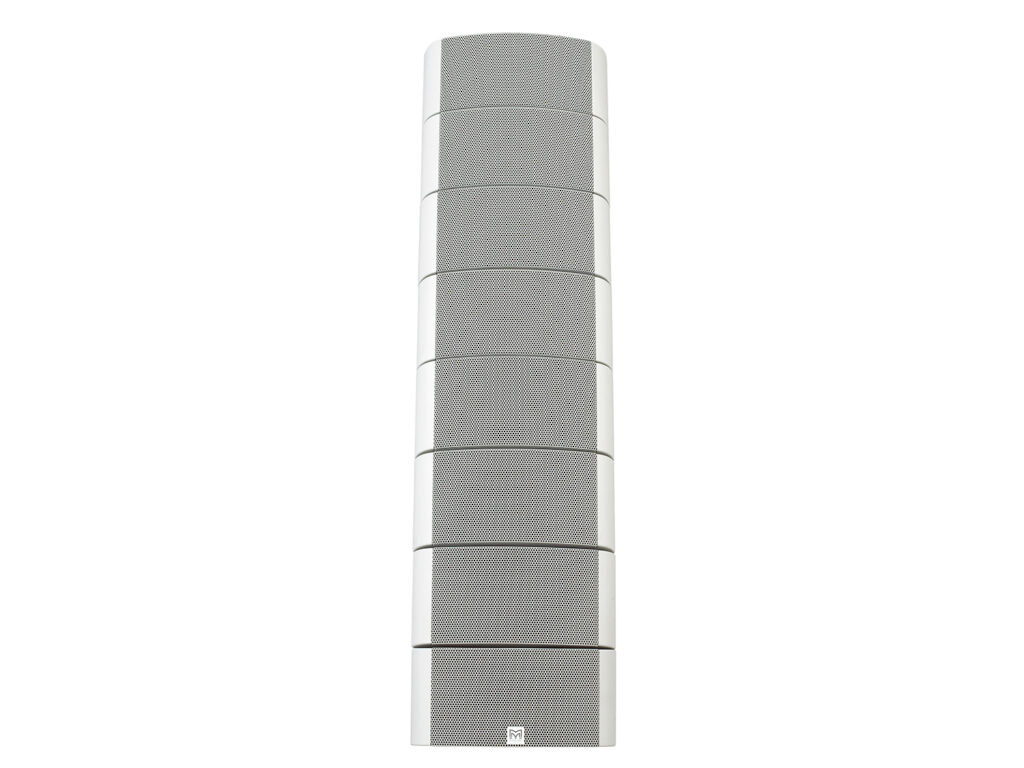

8モジュール

感度（2.83V）
96dB
インピーダンス
8Ω
定格入力（AES）
400W 連続、1600W ピーク
最大音圧レベル
122dB 連続、128dB ピーク
最大カバレッジ距離
16～25m
アレイ長さ
0.94m
アレイ重量
28.8kg

16モジュール

感度（2.83V）
102dB
インピーダンス
4Ω
定格入力（AES）
800W 連続、3200W ピーク
最大音圧レベル
128dB 連続、134dB ピーク
最大カバレッジ距離
25～40m
アレイ長さ
1.9m
アレイ重量
57.6kg
  • アクセサリ
  • 推奨アンプ
  • 推奨コントローラー
  • 推奨サブウーファー

CAD情報

Image file
Technical Drawings for O-Line.
All information is Copyright. Martin Audio Ltd.
