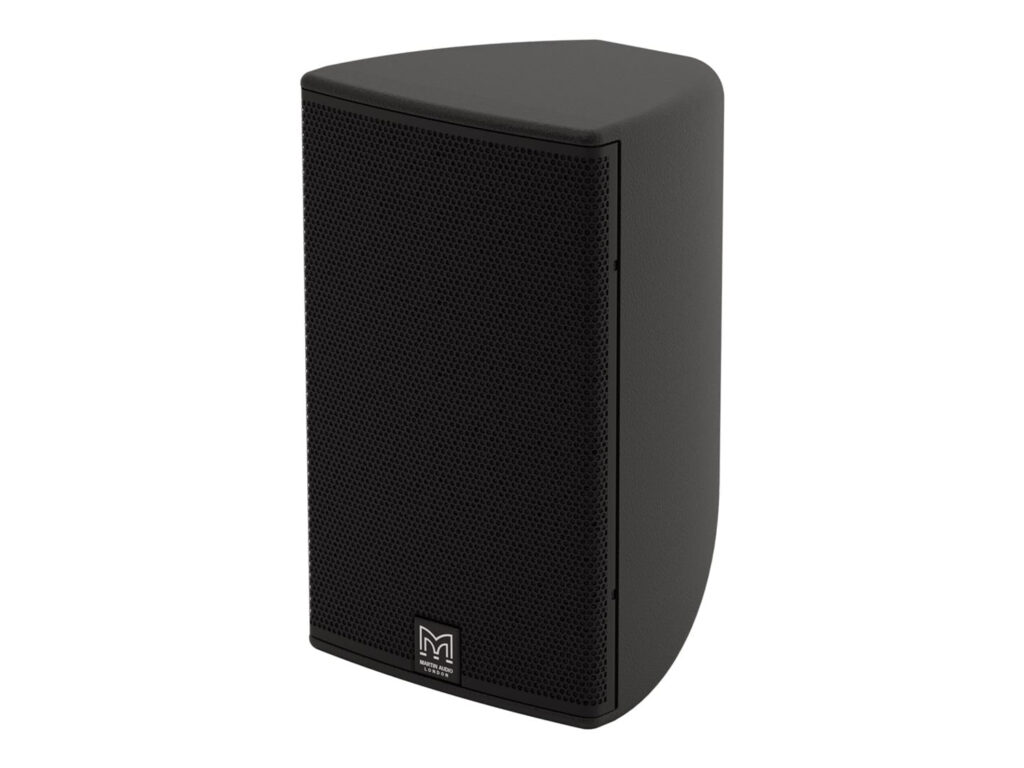

CDD8TX

CDD8TX CDD/CDD-WR

超小型同軸非対称拡散スピーカー（70/100トランス内蔵）

CDD8TXは、会場の意匠に応じて縦向き、横向きどちらにでも取り付けすることができる超小型サイズの2WAYパッシブスピーカーです。70V/100V（5段階のコネクター）のトランスを内蔵した8インチ（200mm）の低域軸上に1インチ（25mm）高域ツイーターが搭載された同軸非対称拡散特性ドライバーを使用しています。サイズからは想像できないほどの高出力な性能が期待できます。内蔵のトランスを使用して多数のスピーカーをパラレル駆動できるため、多様なアプリケーションに対応できる他に類を見ない万能スピーカーです。

CDD/CDD-WR シリーズ詳細ページへ

特徴

超小型CDD™パッシブ２WAYシステム
同軸非対称拡散テクノロジー
エレガントなUPM合板エンクロージャー
回転可能な同軸ドライバーユニット
縦横に設置可能な金具オプション
はめ込み式金属グリル構造
ノミナルインピーダンス８Ω
目立ちにくい取付金具
標準色：黒、白
70V/100Vトランス内蔵

アプリケーション

生演奏のクラブやバー
ナイトクラブ
バーやレストラン
博物館や視聴覚スペース
会議場
ホテル
一般商業店舗
遊園地
講堂

広範囲をカバーするクリアなサウンド

CDD8TXは、独自の同軸非対称拡散特性テクノロジーにより、会場全体に一貫したサウンドを届けます。近距離では広い水平カバレッジを、後方では出力を高めることで、聴衆の場所を問わず均一な音響を提供します。独自のドライバー設計により、超高周波数域までクリアな音質を維持します。

柔軟な設置とデザイン

CDD8TXは、横置きと縦置きの両方に対応し、工具不要でドライバーの向きを簡単に変えられます。筐体の湾曲形状を活かし、オプションのブラケットを使えば壁や天井にぴったりと設置可能です。

標準カラーはブラックとホワイトですが、ご希望に応じて任意のRALカラーで塗装できます。

システム連携と高性能

CDD8TXは、DX4.0コントローラーやiKONアンプと併用することで、高度なDSPとFIRベースのプリセット機能を利用できます。これにより、スピーカーを保護しながら、最大限のパフォーマンスと忠実度を実現します。このスピーカーはハイインピーダンス専用です。

Downloads

仕様書ダウンロード（416.65 KB）

仕様 / Specification

タイプ: 超小型同軸差動分散パッシブ双方向システム
周波数特性: 70Hz ～ 20kHz（±3dB）
-10dB @ 55Hz
ドライバ: LF：8インチ (200mm)/2インチ (50mm) ボイスコイル、ロングエクスカーション、HFと共有フェライトモーターシステム
HF：1インチ (25mm) 出口/1.4インチ (38mm) ボイスコイル、ポリイミドドームコンプレッションドライバー
定格出力: 120W AES、240Wピーク
トランスフォーマー設定: 70Vライン：120W、60W、30W、15W (低インピーダンスなし)
100Vライン：120W、60W、30W (低インピーダンスなし)
感度: 94dB
最大音圧レベル: 115dB連続、121dBピーク
公称インピーダンス: 8Ω
指向特性（-6dB）: 水平110～80度、垂直60度（ユーザーが回転可能）
クロスオーバー: 2.3kHz パッシブ
エンクロージャー: 14リットル、複合材料
仕上げ: 黒または白
保護グリル: スクリム布の裏地が付いた黒または白の穴あき鋼板
フェニックスコネクタ5ウェイ: 70V：共通、15W、30W、60W、120W
100V：共通、30W、60W、120W
取付金具: 壁/天井ブラケット用M6インサート6個
寸法: (W) 256mm x (H) 410mm x (D) 252mm
質量: 11.1kg
