CDD10TX

CDD10TX CDD/CDD-WR

パッシブ同軸非対称拡散壁掛けスピーカー（70/100Vトランス内蔵）

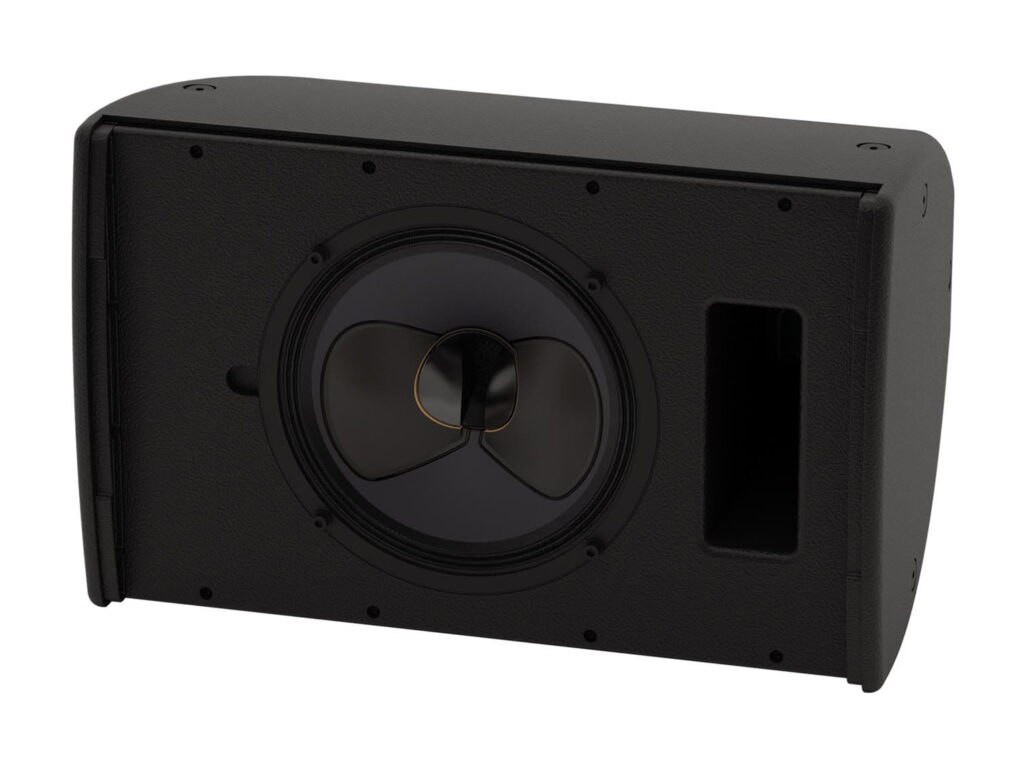

CDD10TXは、10インチ（250mm）の低域軸上に1インチ（25mm）高域ツイーターが搭載された同軸非対称拡散特性ドライバーを使用している大変コンパクトな2WAYパッシブスピーカーです。70V/100V（5段階のコネクター）トランスを内蔵しています。高いサウンドレベルを要する、さまざまな建築アプリケーションの要件を満たし、内蔵トランスを使用してスピーカーを一括接続できることでアンプの効率が向上するよう設計されています。

CDD/CDD-WR シリーズ詳細ページへ

特徴

コンパクトCDD™パッシブ2WAYシステム
同軸非対称拡散テクノロジー
エレガントなUPM合板エンクロージャー
回転可能な同軸ドライバーユニット
縦横に設置可能な金具オプション
はめ込み式金属グリル構造
ノミナルインピーダンス8Ω
目立ちにくい取付金具
アイボルト用の差込口　
標準色：黒、白
70V/100Vトランス内蔵

アプリケーション

生演奏のクラブやバー
ナイトクラブ
バーやレストラン
博物館や視聴覚設備
会議場
ホテル
一般商業店舗
遊園地
講堂

広範囲をカバーする、クリアなサウンド

CDD10TXは、独自の同軸非対称拡散特性テクノロジーにより、会場全体に一貫したサウンドを届けます。近距離では広い水平カバレッジを、後方では出力を高めることで、聴衆の場所を問わず均一な音響を提供します。独自のドライバー設計により、超高周波数域までクリアな音質を維持します。

柔軟な設置とデザイン

CDD10TXは、横置きと縦置きの両方に対応し、工具不要でドライバーの向きを簡単に変えられます。筐体の湾曲形状を活かし、オプションの壁掛けブラケットやアイボルト、水平ヨークを使えば、壁際や天井からスマートに設置できます。

標準カラーはブラックとホワイトですが、ご希望に応じて任意のRALカラーで塗装できます。

システム連携と高性能

CDD10TXは、DX4.0コントローラーやiKONアンプと併用することで、高度なDSPとFIRベースのプリセット機能を利用できます。これにより、スピーカーを保護しながら、最大限のパフォーマンスと忠実度を実現します。このスピーカーはハイインピーダンス専用です。

Downloads

仕様書ダウンロード（503.74 KB）

仕様 / Specification

タイプ: コンパクトな同軸差動分散パッシブ双方向システム
周波数特性: 65Hz ～ 20kHz（±3dB）
-10dB @ 55Hz
ドライバ: LF：10インチ (250mm)/2.5インチ (63.5mm) ボイスコイル、ロングエクスカーション、HFと共有フェライトモーター
HF：1インチ (25mm) 出口/1.4インチ (38mm) ボイスコイル、ポリイミドドームコンプレッションドライバー
定格出力: 120W AES、240Wピーク
トランスフォーマー設定: 70Vライン：120W、60W、30W、15W (低インピーダンスなし)
100Vライン：120W、60W、30W (低インピーダンスなし)
感度: 96dB
最大音圧レベル: 117dB連続、123dBピーク
公称インピーダンス: ライントランスタップ：42、83、166、333Ω
指向特性（-6dB）: 水平110～75度、垂直60度（ユーザーが回転可能）
クロスオーバー: 2kHzパッシブ
エンクロージャー: 28リットル、複合材料
28リットル、複合材料: 黒または白
保護グリル: スクリム布の裏地が付いた黒または白の穴あき鋼板
コネクタ: スプリング接続付き端子台
フェニックスコネクタ5ウェイ: 70V：共通、15W、30W、60W、120W
100V：共通、30W、60W、120W
取付金具: 壁掛けブラケット用M8インサート6個、M8フライポイント10個
寸法: (W) 323mm x (H) 513mm x (D) 310mm
重量: 16.9kg
