MLD MLA Systems

マルチセルラーラウドスピーカーアレイダウンフィル

ダウンフィル用のMLDはMLAシステムにおいてとても重要なコンポーネントです。通常1台、最大2台のMLDを使うことにより、それらが前列をカバーし、アレイ全体としての能率を上げるのを手助けします。

MLA Systems シリーズ詳細ページへ

特徴

MLAシステムダウンフィル
3ウェイ、全ホーン設計
LF/MF/HF peak SPL’s of 139/139/140dB
120°H x 20°Vカバレージ
周波数特性52Hz-18kHz ± 3dB

アプリケーション

大規模ツアーリング
野外フェスティバル
スタジアム
アリーナ
コンサートホールや劇場、競技場などの固定設備

MLAシステムの効率を高める

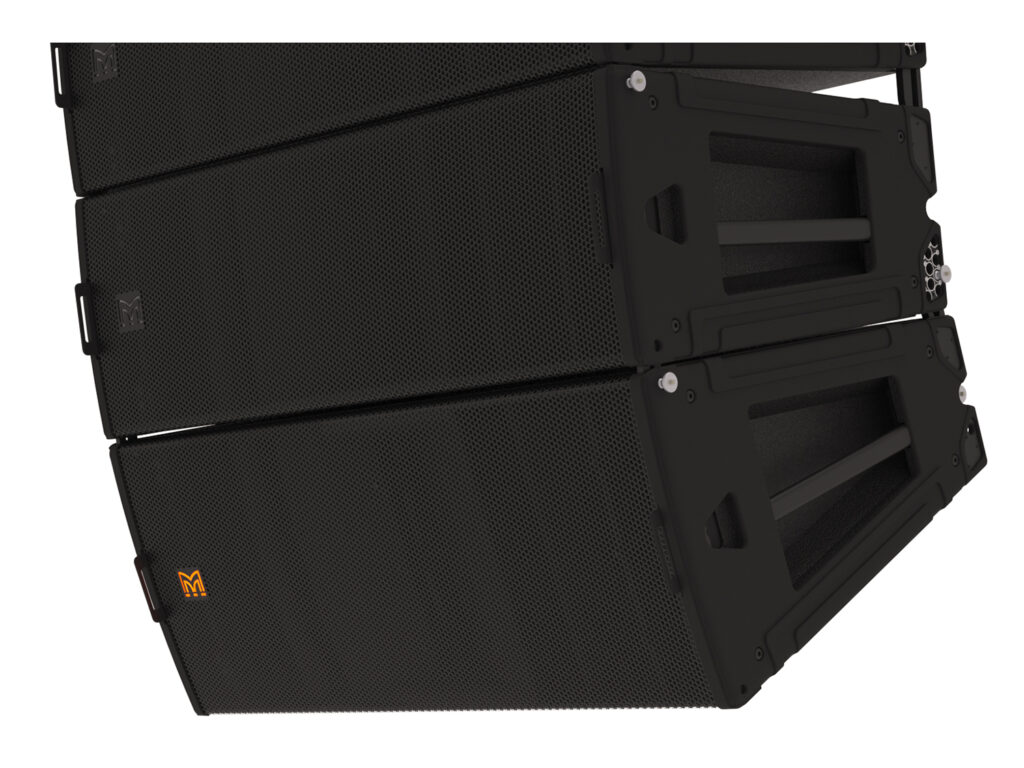

MLDダウンフィルは、MLAシステムの性能を最大限に引き出すための重要なコンポーネントです。アレイの下部に1台、または最大2台追加するだけで、アレイ全体の投射効率と到達距離を向上させます。

広いカバレッジと独自の技術

通常のラインアレイでは、ステージ手前をカバーするためにアレイを大きく湾曲させる必要がありますが、MLDダウンフィルは20°の広い垂直拡散角を持つため、アレイの曲率を抑えつつ、ステージバリアまでしっかりカバーできます。

また、120°という非常に広い水平拡散度により、最前列の端まで均一なサウンドを届けます。独自のHiBlade™テクノロジーは、軸外でも超高域までクリアな音質を維持します。

Downloads

仕様書ダウンロード（1.12 MB）

仕様 / Specification

タイプ: 3ウェイセルラードライブアクティブアレイエレメント
周波数特性: 52Hz〜18kHz ±3dB
最大音圧レベル: LF：133dB連続、139dBピーク
MF：133dB連続、139dBピーク
HF：134dB連続、140dBピーク
アナログ入力インピーダンス: メスXLR入力、オスXLRリンク出力
アナログ入力インピーダンス: 20kΩ（グラウンドに対してバランス）
最大アナログ入力レベル: 6.15Vrms（+18dBu）、過電圧保護付き
システム標準ゲイン: 28.5dB
AES/EBUインピーダンス: 110Ω バランス（受信および送信終端対応）
LF: 2x12インチ（300mm）/3インチ（75mm）ボイスコイル、超ロングエクスカーション、ネオジムマグネットドライバー、ハイブリッド®ベースホーン搭載
MF: 2 x 6.5インチ (165mm)/2インチ (50mm) コイル、ネオジムマグネットドライバー、ホーンロード
HF: 3 x 1インチ（25mm）スロートネオジムマグネットコンプレッションドライバー、ホーンロード
LF: 800W AES、3200Wピーク
MF: 400W AES、1600Wピーク
HF: 150W AES、600Wピーク
-6dB: 120º水平
-10dB: 140º水平、垂直20度
320Hz: 8次Linkwitz-Rileyフィルター
4kHz: Vanishing Point™ FIRフィルター
コネクタ: 2x IP68定格8ウェイ、クイックリリースタイプ
プロトコル: U-NET
タイプ: スイッチモード、PFC付き固定周波数AC入力動作
AC入力対応範囲: 100～240V、50～60Hz
消費電力: 900W
電源コネクタ: 16A IEC309（Ceeform）IP44等級
（同社提供の電源ディストリビューション機器と接続時はIP67）
タイプ: 6チャンネル Class D（固定周波数）
ピーク出力: 6000W
平均効率: 75%
冷却方式: 温度制御内部ファン ×4
温度制御外部ファン ×1
低速内部ブロワー ×1
最大動作周囲温度: 最大出力45°C（113°F）
エンクロージャー: 10度の壁角を持つ垂直台形、多層バーチ材とポプラ材の合板構造
仕上げ: 黒色テクスチャーPUコーティング
保護グリル: 黒色HEX型パンチングスチール
取付金具: 専用リギングシステム
両側にバー型ハンドル
保護ラバーサイドチーク（スキッド付き）
ホイールボード
輸送用カバー
耐候性カバー装備
IP等級: IP24

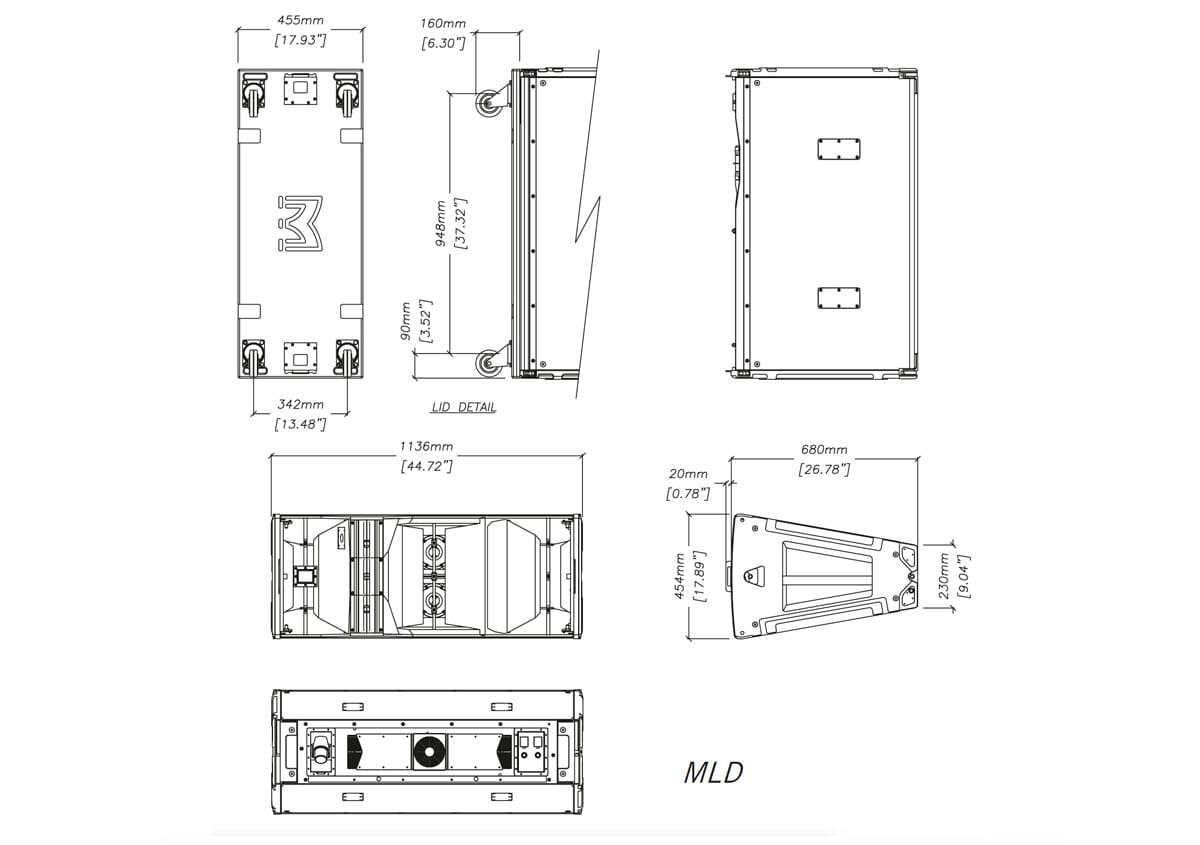

寸法（ホイールボードを含む）: (W) 1136mm x (H) 454mm(458mm) x (D) 680mm(840mm)
重量（ホイールボード除く）: 91.5kg
