仕様 / Specification

基本仕様

入力インピーダンス

20kΩ（バランス）

出力インピーダンス

100Ω

最大入力レベル

+20dBu

最大出力レベル

+18dBu

クロストーク

<-95dB

サンプルレート

96kHz

S/N比（A-weighted）

>113dB

ノイズフロア（A-weighted）

<-94dB

同相信号除去比（CMRR）

60dB

周波数特性

20Hz～40kHz（+0.3dB）

入力 A/D ダイナミックレンジ

118dB

出力 D/A ダイナミックレンジ

118dB

THD（+4dBu, 1kHz）

<0.003%

対応電源電圧

85～230VAC（50～60Hz）

定格消費電力

30W

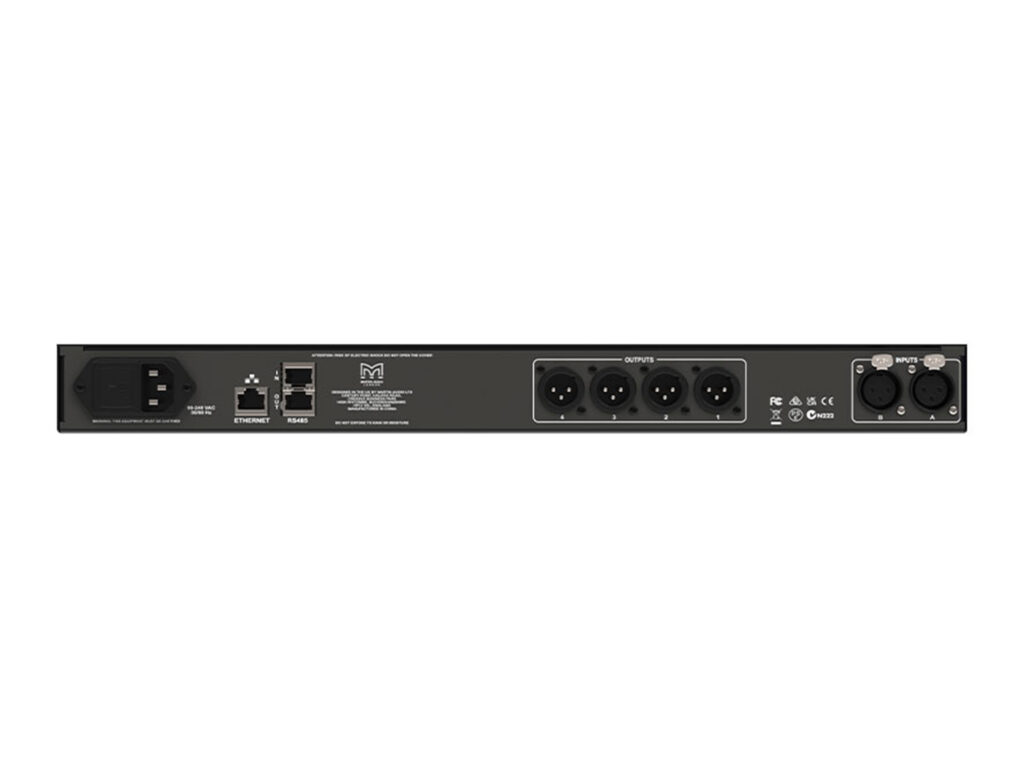

コネクタ

オーディオ入力

XLR 3ピン（メス）×2

オーディオ出力

XLR 3ピン（オス）×4

イーサネット

シールド付きRJ45（動的または静的IP対応）

RS485

RJ45 ×2

USB

USB Bタイプ ×1（前面パネル）

電源端子

IEC 3ピン

プロセッシング

シグナルジェネレーター

ホワイトノイズ/ピンクノイズ、-30dBu ～ +10dBu

ゲイン調整

-18dB ～ +12dB（ステップ精度 0.1dB）

入力EQ

10バンドPEQ、ゲイン範囲 ±15dB、16種類のフィルタータイプ

入力ゲート

スレッショルド：-40 ～ -80dBu
アタック：1 ～ 1,000ms
リリース 1 ～ 1,000ms

ルーティング

2入力4出力の自由アサイン、各ノード最大30dB減衰可能

ディレイ

入力側：最大600ms
出力側：最大200ms
ステップ：20μs
単位：ミリ秒、メートル、フィート

出力フィルター

ハイパス/ローパス
スロープ -6dB/Oct ～ -48dB/Oct
タイプ バターワース、ベッセル、リンクウィッツ・ライリー

出力EQ

8バンドPEQ、±15dB
16種類のフィルタータイプ
FIRフィルター インポート対応

プログラムリミッター

スレッショルド：-10 ～ +20dBu
アタック：1 ～ 1,000ms
リリース：10 ～ 3,000ms

ピークリミッター

スレッショルド：プログラムリミッター閾値より0～12dB高
リリース：高速（91ms）、中速（350ms）、低速（800ms）

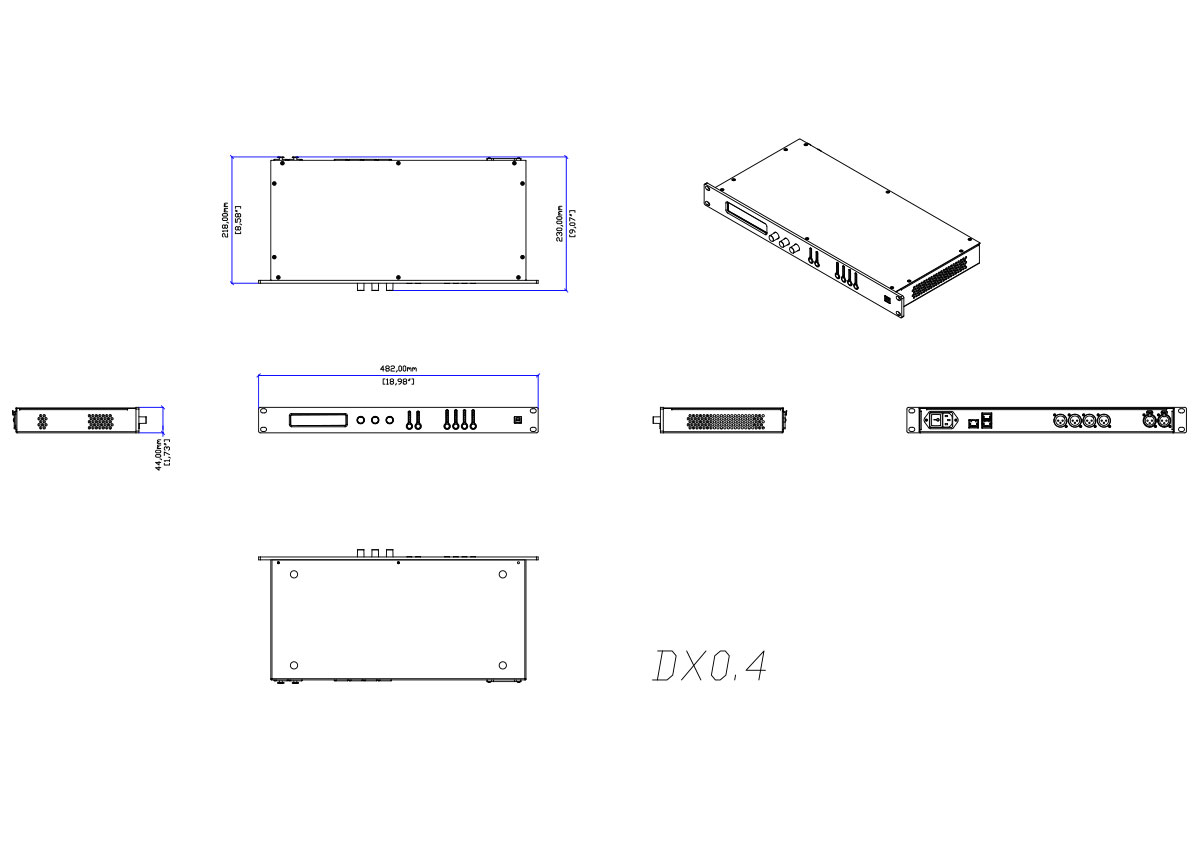

外形寸法他

高さ

1U（44mm）

幅

482mm

奥行き

230mm

重量

3.0kg
