CDD6TX-WR

CDD6TX-WR CDD/CDD-WR

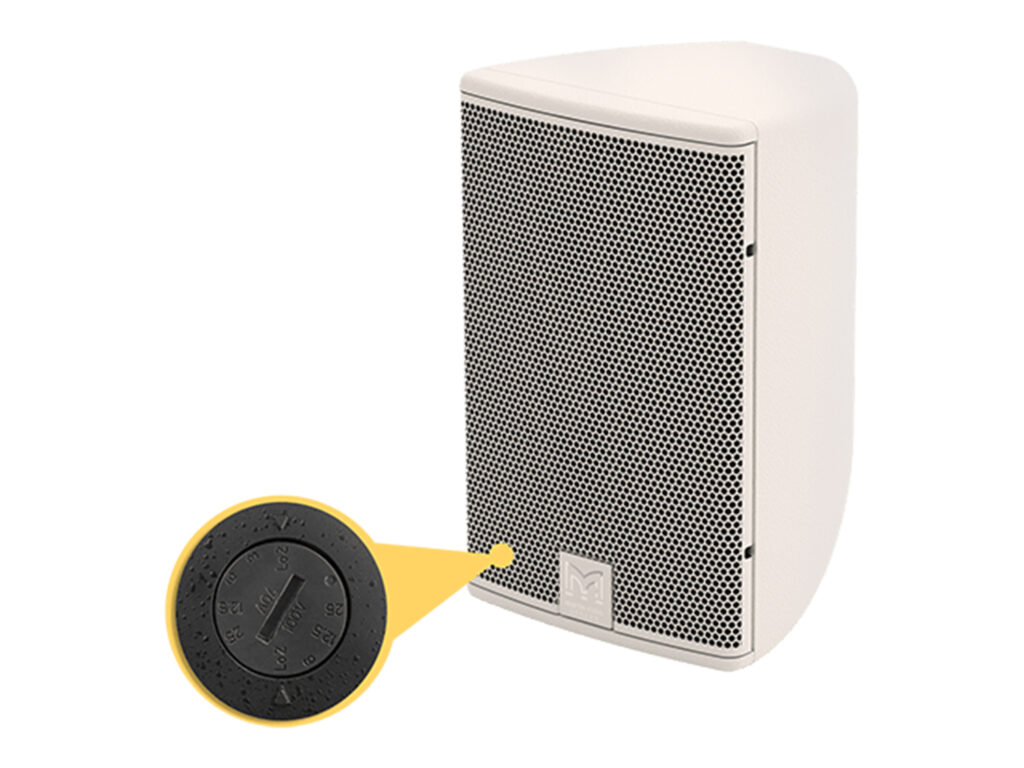

超小型同軸非対称拡散スピーカー（70/100トランス内蔵）【屋外仕様】

CDD6TX-WRは防滴製の超小型2WAYパッシブスピーカーです。70V/100Vのトランスを内蔵し、建築意匠に溶け込むよう設計されています。バーや博物館、コンコース、展示場、教会設備などのほか、環境の変化の懸念がある屋外のアプリケーションで軒下など遮蔽物があり、直接むき出しではないような環境にも使用できます。

CDD6TX-WRは他のCDDシリーズのより大きなモデルのフィルとしても利用可能で、また追加のサブウーファを使用すれば驚くほど高いレベルで音楽再生をすることが可能です。低域6.5インチ（165mm）/高域1インチ（25mm）の同軸非対称拡散特性ドライバーを内蔵した、エレガントなUPM成形エンクロージャーには2系統のケーブル接続端子を持っていて、特別な分岐BOXを使用しなくても簡単にデイジーチェーン接続ができるようになっています。

CDD/CDD-WR シリーズ詳細ページへ

特徴

同軸非対称拡散テクノロジー
エレガントなABS樹脂エンクロージャー
直接雨などにさらされることのない環境下での屋外使用可
-20°C から +70°Cの温度環境下で使用可能
IP54に合致する環境テスト済
回転可能な同軸ドライバーユニット
縦向き、横向きに設置可能な金具をご用意
はめ込み式耐水、耐塵グリル
ノミナルインピーダンス8Ω
目立ちにくい耐水取り付け金具
標準色：黒、白
70V/100Vハイインピーダンスモデルあり

アプリケーション

バーやレストラン
博物館や視聴覚スペース
会議場
ホテル
一般商業店舗
遊園地
教会
屋外のレストラン、バー、ホテル
屋外スタジアム、交通機関、コンコース、テーマパーク

屋外にも最適なクリアなサウンド

CDD6TX-WRは、独自の「同軸非対称拡散特性テクノロジー」により、広範囲にわたり一貫したサウンドを届けます。近距離では広い水平カバレッジを、遠方では出力を高めることで、会場全体に均一な音響を提供します。

独自のコーン形状とウェーブガイドにより、超高周波数域までクリアな音質を保ちます。

高い耐久性と柔軟な設置

CDD6TX-WRは、亜鉛メッキのスチール製グリルを採用し、IP54に適合した耐候性を備えています。-20℃から+70℃の環境でも安心して使用できます。

横置きと縦置きの両方に対応し、ネジ不要のグリルを外すだけでドライバーを回転できます。筐体の湾曲形状を活かし、付属のブラケットやオプションの天井用ブラケットで壁や天井にぴったりと設置可能です。

標準カラーはブラックとホワイトですが、ご希望に応じて任意のRALカラーで塗装できます。

システム連携とパフォーマンス

CDD6TX-WRは、DX4.0コントローラーやiKONアンプと併用することで、高度なDSPとFIRベースのプリセット機能を利用できます。これにより、システムの保護を確保しつつ、最大限のパフォーマンスと忠実度を実現します。

Downloads

仕様書ダウンロード（107.70 KB）

仕様 / Specification

タイプ: 超小型同軸差動分散パッシブ双方向システム
周波数特性: 80Hz ～ 20kHz（±3dB）
-10dB @ 70Hz
ドライバ: LF：6.5インチ (165mm)/1.5インチ (38mm) ボイスコイル、ロングエクスカーション、フェライトモーターシステム
HF：1インチ (25mm) ボイスコイル、ファブリックドーム、ネオジムモーターシステム
定格出力: 150W AES、600Wピーク
トランスフォーマー設定: 100Vライン：12.5W、25W、50W
70Vライン：6.5W、12.5W、25W、50W
感度: 91dB
最大音圧レベル: 113dB連続、119dBピーク、6.2W=99dB、12.5W=102dB、25W=105dB、50W=108dB
公称インピーダンス: 8Ω
指向特性（-6dB）: 水平110°～80°、垂直80°（ユーザーが回転可能）
クロスオーバー: 2.5kHzパッシブ
エンクロージャー: 9リットル、複合材料
仕上げ: 黒または白
保護グリル: 亜鉛メッキ軟鋼、粉体塗装仕上げ、耐候性裏地
環境: IP54定格

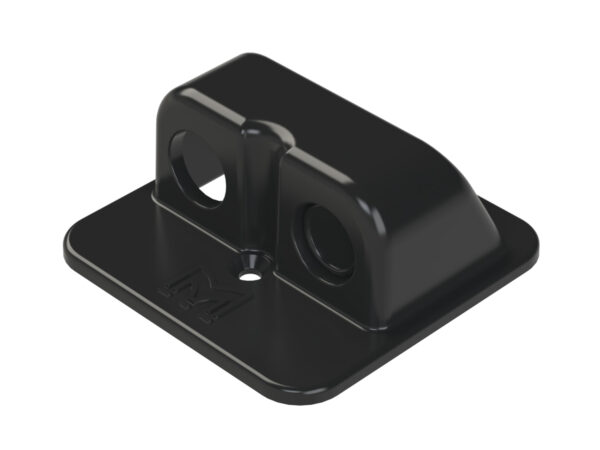

コネクタ: 薄型 13A プッシュロック、デュアルケーブルグランドを備えた耐候性入力パネルカバー
ピン接続: 左から右へ：入力+、入力-、リンク-、リンク+
取付金具: 壁/天井ブラケット用M6インサート4個

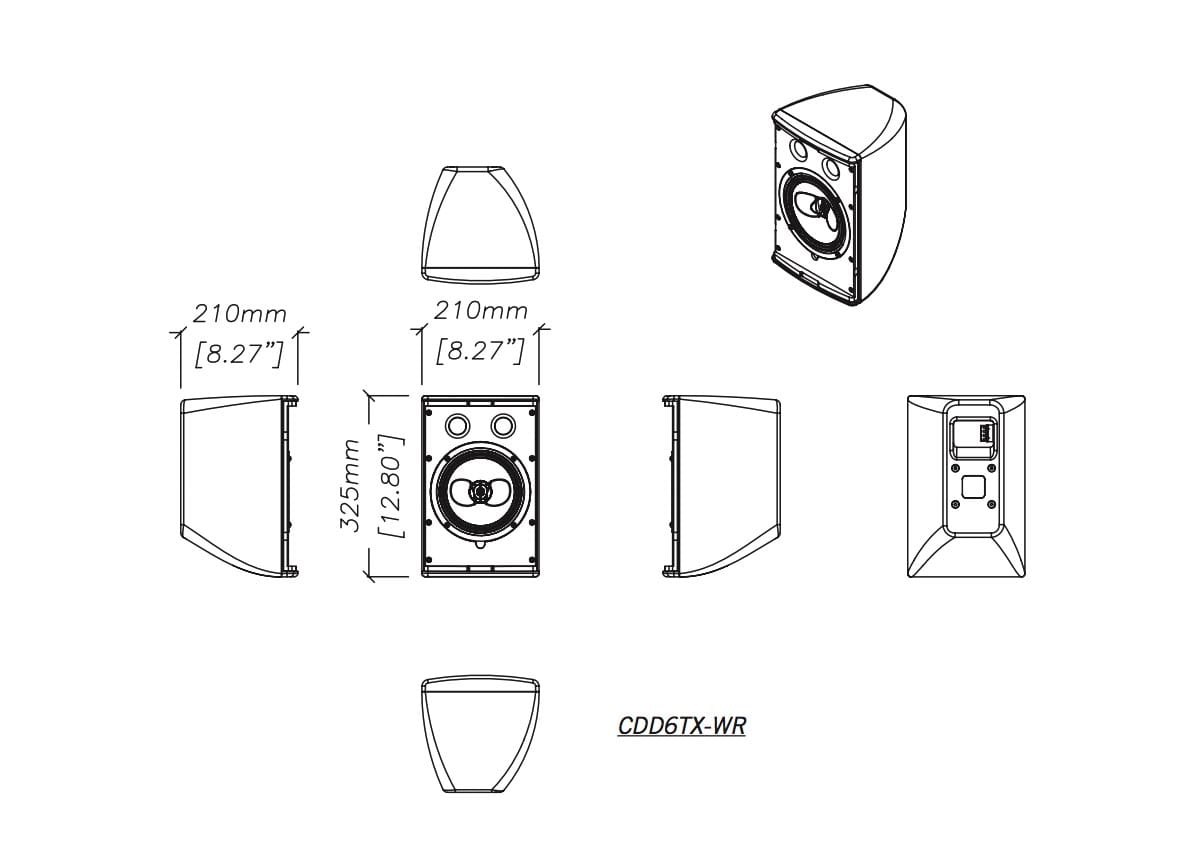

寸法: (W) 210mm x (H) 325mm x (D) 210mm
重量: 6.77kg
