ACS-40TS ADORN

4インチパッシブ 2ウェイシーリングスピーカー

ADORN ACS-40TSは、奥行き100mm未満の超薄型シーリングスピーカーです。狭い天井裏にも設置しやすく、180°の広い指向特性により、広いエリアへ均一な音を届けます。

クラス最高レベルのパフォーマンスと高い信頼性、優れたコストパフォーマンスを兼ね備え、店舗やレストラン、オフィスなど、プレミアムな音質が求められる商業空間で高品質なサウンドを提供します。

ADORN シリーズ詳細ページへ

特徴

高性能2ウェイ・シーリングスピーカー

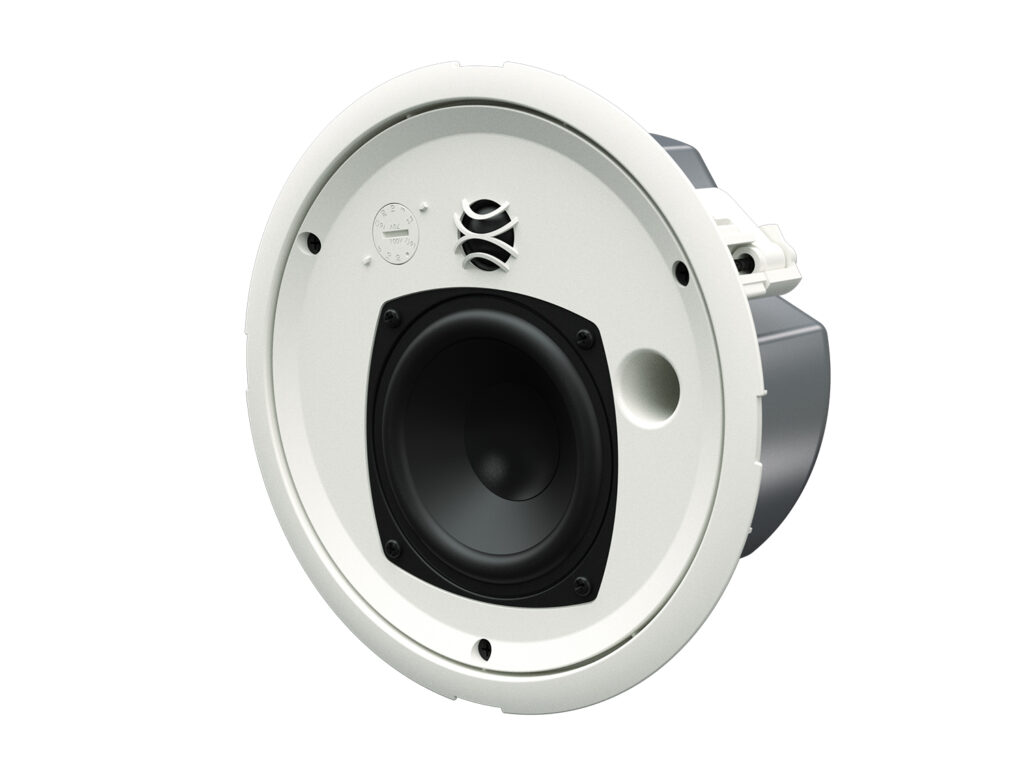

4インチLFドライバー＋0.75インチHFドームツイーター搭載
180°の広指向性で均一な音響カバレッジを実現
70V/100Vラインおよび16Ω駆動に対応
ベゼルレスグリル採用で、すっきりとした外観と容易な施工を実現
タイルレールとCリングを標準付属

アプリケーション

カフェ、バー、レストラン
美術館、博物館
ホテル、会議室
駅や空港のコンコース
教育施設
オフィス

ADORN 天井・吊り下げモデル選定ガイド

設置環境や求める音響性能に合わせて最適なモデルをお選びいただけます。シリーズ内で組み合わせても、統一感のある自然なサウンドを実現します。

設置環境・お悩み	最適なモデル	仕様	特徴・選定のポイント
天井裏が狭く、コストも抑えたい	ACS-40TS	4インチ薄型埋込	奥行き100mm未満の薄型設計。180°の広い指向特性により、均一な音場づくりや効率的なスピーカー配置に適しています。
天井裏は狭いが、より高い音圧が必要	ACS-55TS	5.25インチ薄型埋込	奥行き100mmの薄型設計ながら、より高い音圧と豊かな低域再生を求める用途に適しています。
天井裏に余裕があり、音質を重視したい	ACS-55T	5.25インチ標準埋込	バックカンを備えた標準埋込モデル。豊かな低域再生と自然な音質を実現し、音楽再生にも適しています。
天井板がない・吹き抜け空間である	ACP-55T	5.25インチペンダント	意匠性に優れたペンダント型。スケルトン天井や吹き抜け空間など、天井埋込が難しい環境に適しています。

高音質と美観を両立する超コンパクト・シーリングスピーカー

ACS-40TSは、洗練された空間に最適なBGM・拡声用2ウェイ・シーリングスピーカーです。ホテルのロビーや商業施設など、あらゆる建築環境でフルレンジの均一なカバレージと高い明瞭度を実現。コンパクトながらポート付デザインにより73Hzまで伸びる力強い低域と、108dBのパワフルな出力を誇り、音楽からスピーチまで上質なサウンドを届けます。

施工性を極めた超広指向性と浅型設計

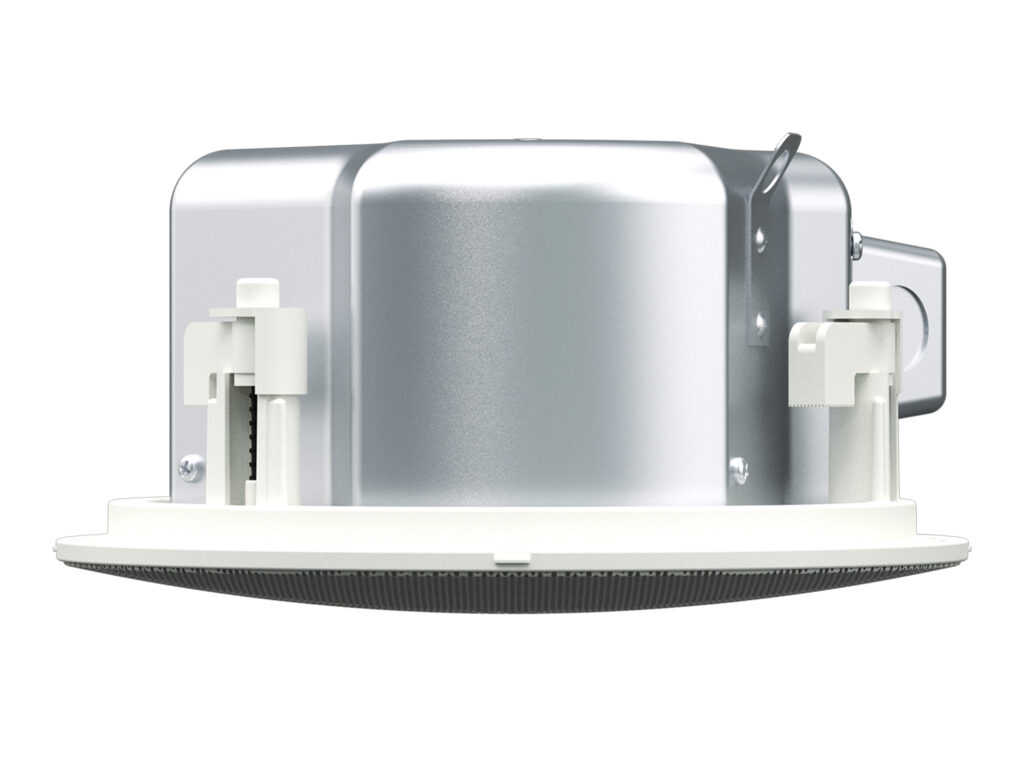

180°の非常に広い円錐状指向性を持ち、天井の低い空間でも設置台数を大幅に削減して導入コストを抑制。さらに、奥行きの限られた天井裏にも柔軟に対応する浅型バックカンを採用しています。高品質な70V/100Vマルチタップライントランス内蔵によるハイインピーダンス運用に加え、16Ω仕様による並列駆動でローインピーダンスにも対応。自動復帰型サーマルフューズによる独立保護回路も完備しています。

洗練された意匠性と厳格な安全基準

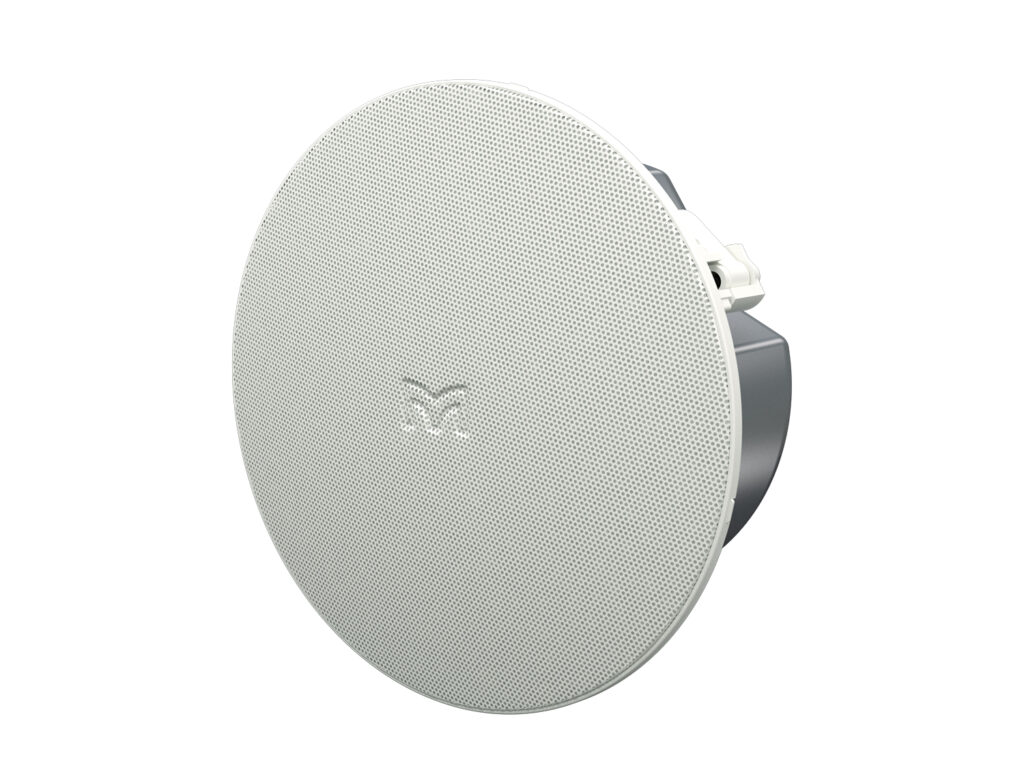

工具不要で素早く着脱できる洗練されたベゼルレス（枠なし）のパンチングスチールグリルを採用。ADORNオンウォールスピーカーと調和するホワイト仕上げで、空間のインテリアに合わせたカスタムペイントも可能です。さらに、米国のアンプ安全規格「UL 1480A」および火災安全規格「UL 2043」に適合した、高い信頼性と安全性を担保しています。

ダウンロード

製品マニュアル・外観図・仕様書などの資料はこちらからダウンロードいただけます。

Downloads

仕様書ダウンロード（667.11 KB）

仕様 / Specification

タイプ: 超小型、パッシブ2ウェイ・シーリング・スピーカー、ポート付きバスレフ
周波数特性: 106Hz-20kHz ± 3dB
-10dB @ 73Hz
ドライバー: LF：4” /1” 高温ボイスコイル、コート紙コーン/1インチ高温度ボイスコイル、コート紙コーン、ラバーサラウンド、フェライトモーター、プレススチールシャーシ
HF：0. 75 "シルクドーム、ネオジムモーター
定格出力: 40W AES、160Wピーク
推奨アンプ: VIA2004（低インピーダンス動作用）
感度: 86dB / 1W(4V) / 1m
最大音圧レベル: 108dB ピーク
公称インピーダンス: 16Ω
指向性（-6dB）: 10kHzまでの180°円錐形
クロスオーバー: 3.5 kHzパッシブ（LFおよびHF自動リセットヒューズ）
トランスフォーマータップ: 70V：20w / 10w / 5w / 2.5w
100V：20w / 10w / 5w
推奨ハイパスフィルター: 75Hz 24dB/oct
エンクロージャー: UL 94V-0定格ABSバッフル、スチール製バックカン付き
仕上げ: バッフルとグリル：RAL9016
ホワイトバックカン：亜鉛メッキ
グリル: パンチングスチール、パウダーコート、バヨネットフィッティング
コネクタ: セラミックコネクター（インおよびリンク）難燃性スチールカバー裏
アクセサリー（付属）: タイルレール2本
Cリングバッキングプレート
カットアウトテンプレート

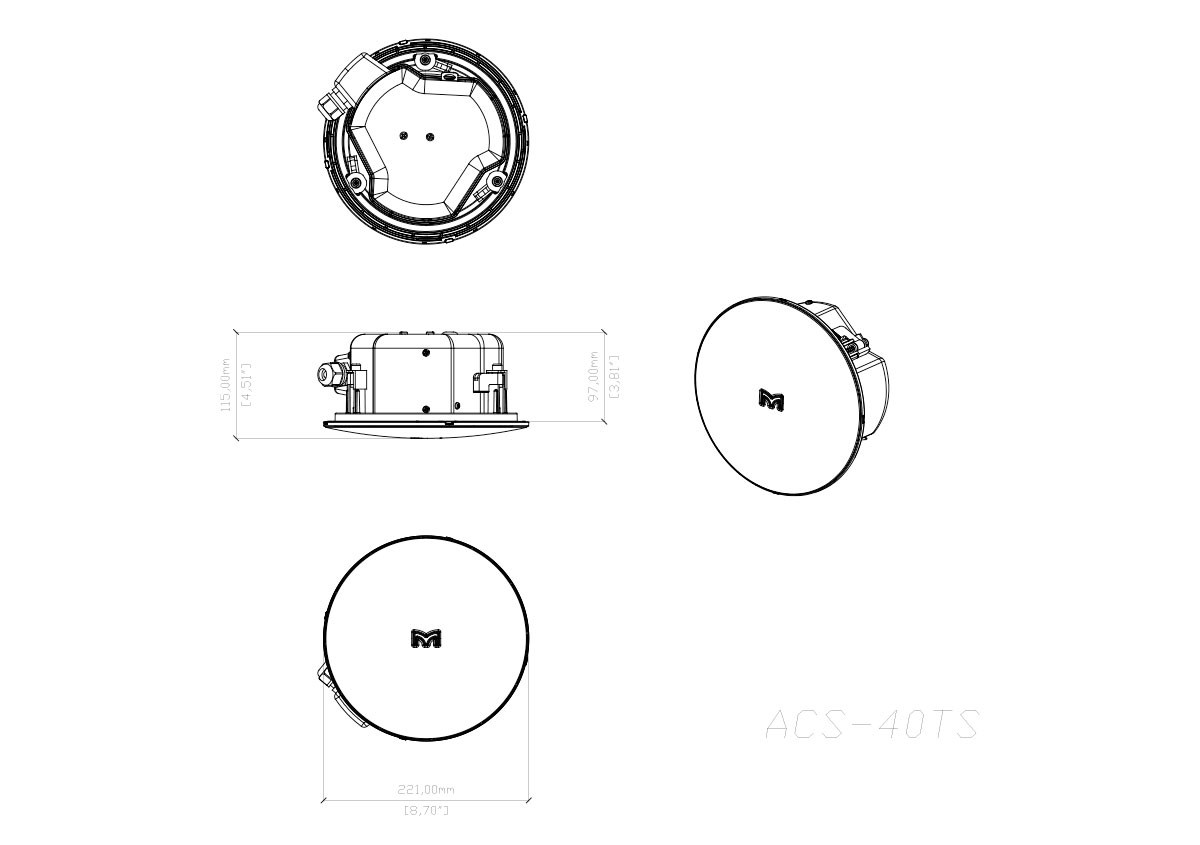

寸法: (OD) 221mm x (D) バックカン 97mm、(D) グリル含む 115mm
穴切り取り寸法: 直径197mm
重量: 2.2kg
