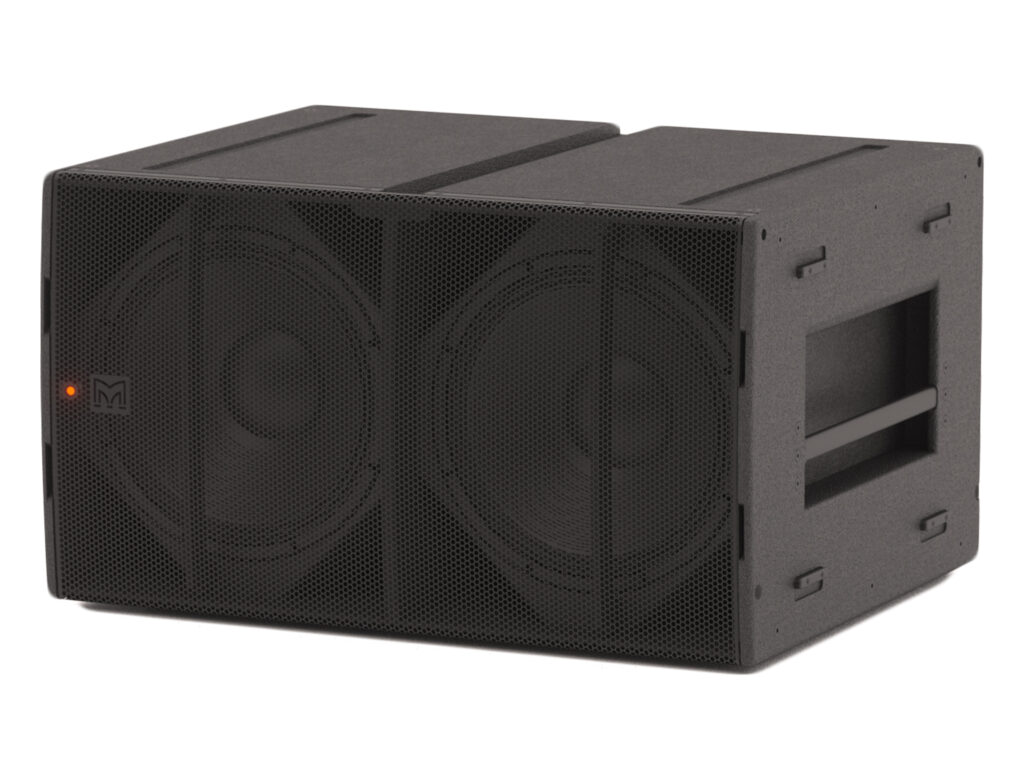

DSX MLA Systems

デュアル 18インチバスレフ式サブウーファー

1mハーフスペースで146dB以上のピーク出力をもつDSXは、コンパクトながら非常に高いSPLと先進的なDSPコントロール機能により指向性を持たせることもできます。

MLA Systems シリーズ詳細ページへ

特徴

超高出力サブウーファー。クラスDアンプ、DSP、ネットワーク搭載
2本のリフレックスロード18インチ（450mm）/4インチ（100mm）ドライバー
PFCを搭載したスイッチモードパワーサプライにより100V〜240Vまでの全ての電圧に対応

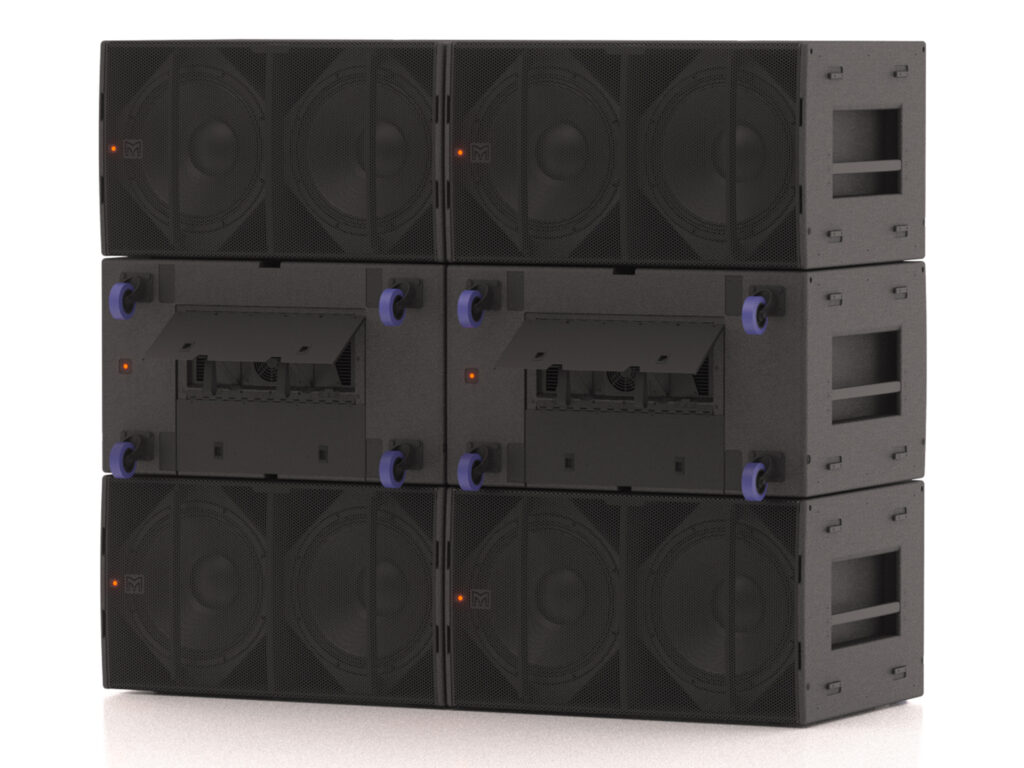

前向きにも後ろ向きにも設置可能
IP24設計

アプリケーション

野外フェス
スタジアム、アリーナ、映画館
コンサートホール

パワフルな出力と柔軟な設置

DSXは、最先端のドライバー技術と、6kWのピーク出力を供給するクラスDアンプを組み合わせ、驚異的な高出力を実現します。2基の18インチドライバーが、深く豊かな低音と、胸に響くような迫力あるサウンドを完璧に両立します。

指向性制御と設置の柔軟性

前後への出力を最適化することで、必要な場所にサウンドを届け、それ以外の場所では音をキャンセルすることができます。

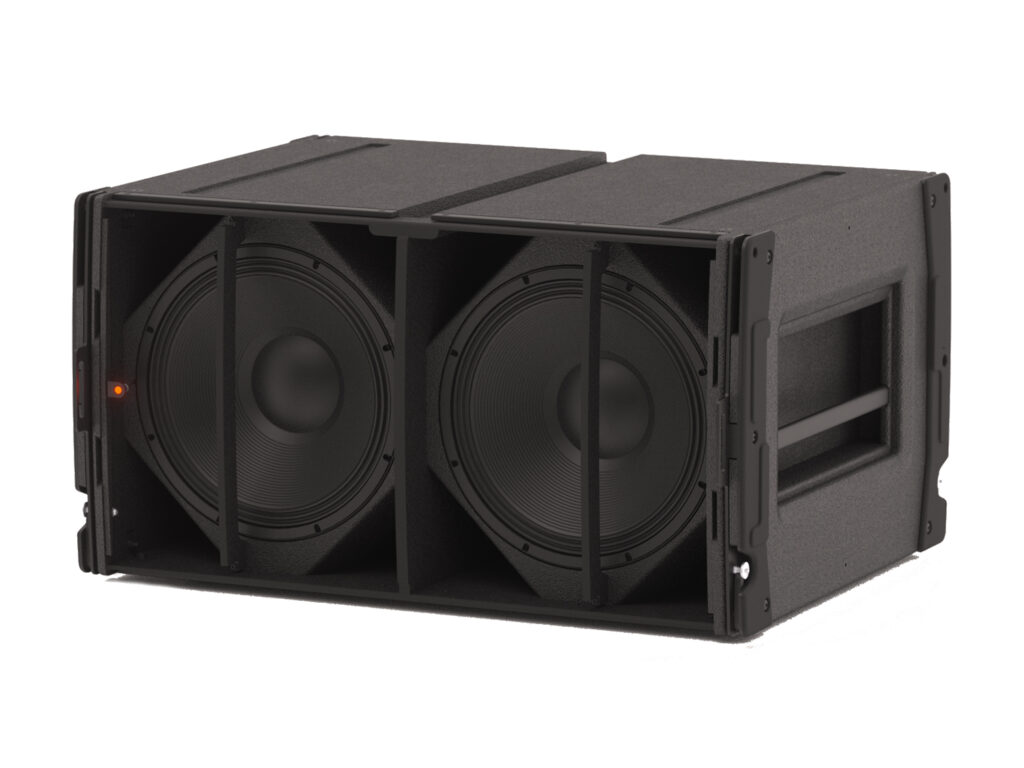

フライングバージョンのDSX-Fは、MLAコンパクトアレイと組み合わせて使用でき、地上スタックにも対応。地上スタックタイプのDSXも、アクセサリーキットを使えばDSX-Fにアップグレード可能です。

Downloads

仕様書ダウンロード（1.07 MB）

仕様 / Specification

タイプ: デュアル18インチリフレックスロード・サブウーファー
周波数特性: 35Hz～150Hz ±3dB
最大音圧レベル: 138dB連続、146dBピーク(3)B
コネクタ: XLRメス入力、XLRオスリンク出力
アナログ入力インピーダンス: 20kΩ（グランドに対してバランス）
最大アナログ入力レベル: 6.15Vrms（+18dBu）、過電圧保護あり
AES/EBUインピーダンス: 110Ω バランス、受信および送信終端
DSX/DSX-F: 2x18インチ 100mm /4インチボイスコイル、超ロングエクスカーション、高効率フェライトマグネット
DSX/DSX-F: 2400W AES、9600Wピーク
DSX/DSX-F: アレイでデジタル制御
DSX/DSX-F: シングルチャンネルDSP、ネットワーク経由でプログラム可能 10個のPEQ/シェルビングフィルター
最大48dB/Oct HPFとLPF、最大1秒の遅延
アンプ出力電流監視機能付きリミッター
コネクタ: IP68等級 8ピンクイックリリースタイプ
プロトコル: U-NET
タイプ: スイッチモード、PFC付き固定周波数
AC入力範囲: 100～240V、50～60Hz
力率: > 0.95
標準消費電力: 900W
メインコネクター: 16A IEC309（Ceeform）
IP44等級（システム付属の配電機器と接続時はIP67）
タイプ: シングルチャネルスイッチモード、固定周波数
ピーク出力: 6000W
平均効率: 85%
冷却方式: 内部温度制御ファン x2
低速内部ブロワー x1
外部温度制御ファン x1
最大周囲温度: 最大出力45°C（113°F）
エンクロージャー: 多層ラミネートバーチ合板、補強構造
仕上げ: 黒色テクスチャーPU塗装
保護グリル: 黒色HEX型パンチングスチール
DSX取付金具: 底部に2本のスキッド、上部に対応溝
両側に4本のインターロッキングスキッド
両側に大型バーグリップ
背面に100mm（4インチ）キャスター x4
合板フタ一体型DSX輸送カバー
防塵防滴用カバー
DSX-F取付金具（DSXに加えて以下の変更あり）: 背面キャスターを前方取り付けホイールボードに変更
両側スキッドを4個の独自ゴム製インターロックチークに変更
合板フタ一体型DSX-F輸送カバー
IP等級: IP25
寸法（DSX）: (W) 1060mm x (H) 595mm x (D) 834mm
※通気口フラップを開いた状態では1027mm
寸法（DSX-F）: (W) 1125mm x (H) 595mm x (D) 847mm
※通気口フラップを開いた状態では1027mm
重量（DSX）: 122.2kg
重量（DSX-F）: 147.6kg
